電伴熱配電溫度控制柜施工安裝

來源：電伴熱帶　　瀏覽次數：4668　　日期：2014年8月21日

工程溫控柜為明箱，包括箱體、數字顯示溫度控制儀、交流接觸器、感溫探頭等組成，根據設計要求加工定貨。

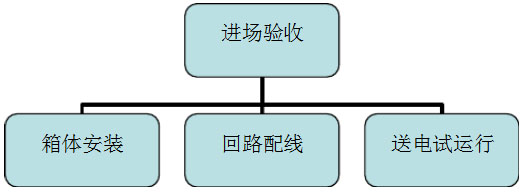

溫控柜安裝工藝

溫控柜的底部距離地面應符合設計要求和規范要求。導線剝削處不應損傷線芯，導線壓頭應牢固可靠，如多股導線與端子排連接時，應加裝壓線端子，然后一起涮錫，再壓接在端子排上。如與壓線孔連接時，應把多股導線涮壓錫后穿用頂絲壓接，注意不得剪斷導線股數。

導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。

溫控柜內盤面閘具位臵應與支線相對應，其下面應裝設卡片框架，標明回路名稱。

溫控柜盤面上安裝的各種儀表及自動開關等，當處于斷路狀態時，刀片可動部分均不應帶電。

溫控柜上的電具、儀表應牢固平正整潔，間距均勻，銅端子無松動，啟閉靈活，零部件齊全。

溫控柜安裝應按圖紙布臵穩放，就位后先找正兩端，再在柜高2/3處繃小線找正，采用0.5mm鐵片調整，最后用M12鍍鋅螺栓固定。柜體與柜體，柜體與擋板，均用鍍鋅螺栓連接，每臺柜應單獨與接地干線連接。
